КНС канализационная

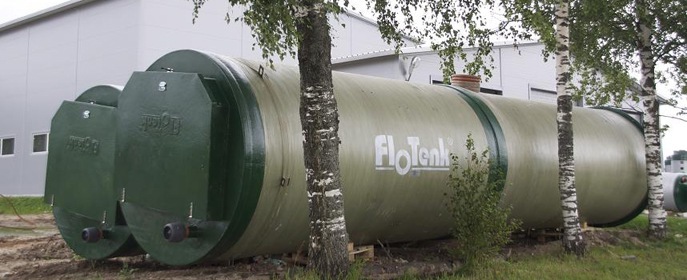

Канализационная насосная станция FloTenk - KNS выпускается в полной заводской готовности и может монтироваться и подключаться на объекте сразу после доставки. Станция представляет собой стеклопластиковый корпус, выполненный методом машинной намотки (радиальным или перекрестным способом), со смонтированной системой трубопроводов, запорной арматурой и элементами обслуживания (люк, лестница, подвесная площадка и т.д.). Канализационная насосная станция комплектуется погружными или самовсасывающими насосами ведущих мировых производителей (Wilo (Германия), Grundfos (Дания), KSB (Германия), Gorman-Rupp (США), ABS (Швеция), Zenit (Италия) или других производителей - по требованию Заказчика.).

Управление насосами осуществляется посредством поплавковых датчиков и щита управления, который монтируется на отдельной раме вблизи канализационной насосной станции (наружное исполнение шкафа управления) или в ближайшем здании (внутреннее исполнение шкафа управления).

Установка КНС

Принцип работы КНС





Канализационная насосная станция хоз-бытового стока производительностью до 16 куб/час. Схема и спецификация КНС (2,78 Мб):

КНС с погружными насосами

КНС с самовсасывающими насосами

КНС с погружными насосамиКНС с самовсасывающими насосами
1. Дно сферическое 2. Корпус из стеклопластика 3. Крышка КНС 4. Корзина для сбора мусора 5. Технологический настил 6. Лестница 7. Амортизатор люка КНС 8. Подводящий трубопровод 9. Патрубок ввода кабеля 10. Вентиляция 11. Направляющие насосов 12. Напорный трубопровод 13. Клиновая задвижка 14. Обратный клапан 15. Поплавковые выключатели 16. Насос* 17. Пьедестал насоса 18. Щит управления 19. Всасывающие трубопроводы 20. Направляющие корзины 21. Система приводов насосов 22. Корпус блока насосов 23. Изолированный кабель

Размеры D, Dвх., Dвых., hвх., hвых определяет Заказчик

* Компания «FloTenk» использует насосы: Wilo (Германия), Grundfos (Дания), KSB (Германия), Gorman-Rupp (США), ABS (Швеция), Zenit (Италия) или других производителей - по требованию Заказчика.


КНС подземного исполнения с погружными насосами (классический вариант)
Классическая КНСНасосная Станция состоит из:
  • Стеклопластикового корпуса, выполненного методом машинной намотки.
  • Для спуска и подъема в корпусе устанавливается лестница, выполненная из стеклопластика (по требованию заказчика выполняется из нержавеющей стали).
  • В случае если длина корпуса КНС более 3 метров, в корпусе устанавливается промежуточная площадка, так называемая площадка обслуживания, с помощью которой персонал может обслужить запорную арматуру.
  • На вводе подводящей трубы устанавливается корзина для сбора мусора или отбойник, выполненные из стеклопластика (по требованию заказчика выполняются из нержавеющей стали). Корзина имеет возможность подъема наверх для опорожнения (направляющими для подъема является лестница).
  • Одним из основных элементов в конструкции КНС является САТМ, так называемая Система Автоматической Трубной Муфты, которая позволяет монтировать/демонтировать насос в автоматическом режиме, то есть при монтаже отсутствует необходимость обслуживающему персоналу спускаться в корпус Насосной Станции
  • Внутренний напорный трубопровод выполняется из нержавеющей стали с установленной запорной арматурой.
КНС с погружными насосами под проезжей частью
КНС под проезжую часть

При необходимости размещения КНС под проезжую часть применяются корпуса в классическом исполнении с конструктивным изменением - наличие одной или нескольких горловин диаметром 600 мм, под стандартный чугунный люк.

Данное исполнение предусматривает наличие разгрузочной плиты над канализационной насосной станцией. Толщина плиты рассчитывается проектной организацией в зависимости от типа проезжей части и расчетных нагрузок.

КНС подземного исполнения с погружными насосами и павильоном обслуживания
КНС с павильономДанный вариант используется в тех случаях, когда:
  • требуется визуальный контроль/поиск насосной станции. Например, установка КНС в месте, удаленном от населенного пункта.
  • требуется наличие стационарной тали для монтажа/демонтажа насосов.
  • необходимо обеспечить дополнительное утепление (промерзание земли идет под углом 45% от края наземного павильона к корпусу КНС).


При необходимости, стандартная насосная станция, по желанию Заказчика, может комплектоваться дополнительным оборудованием. Состав и типоразмер дополнительного оборудования определяется индивидуально на стадии проектирования.

Каталог КНС-печать-21.jpgКаталог КНС-печать-22.jpgгрузоподъемник 2.jpg
Расходомер. Прибор для измерения расхода жидкости.Ответные фланцы с крепежной группой устанавливаются для подключения напорных линий к КНС.Грузоподъемное оборудование для монтажа/демонтажа насосного оборудования.
26.jpgКаталог КНС-печать-25.jpgКаталог КНС-печать-24.jpg
При монтаже КНС в сейсмически опасных районах для компенсации сдвиговых перемещений трубопроводной арматуры применяются компенсаторы сильфонные.Датчик газоанализатора. Комплектуется в специализированных насосных станциях для непрерывного автоматического измерения концентрации метана.КНС в зависимости от исполнения может комплектоваться: люком обслуживания из нержавеющей стали, чугунным люком. В стандартный комплект КНС входит люк обслуживания из стеклопластика.
Каталог КНС-печать-45.jpgКаталог КНС-печать-47.jpgКаталог КНС-печать-4.jpg
Теплоизоляция корпуса КНС проводится пожеланию Заказчика, а так же в зависимости от условий эксплуатации и осуществляется несколькими способами:
  • магнофлекс
  • греющий кабель
  • полиуретановое покрытие
Шиберная задвижка на подводящий трубопровод. Возможна установка как с электродвигателем, так и без. Устанавливается для предотвращения поступления стоков в приемный резервуар.Измельчители созданы для обработки сточных вод и ила в тяжёлых условиях эксплуатации. Эффективное измельчение твёрдых включений является одним из важных факторов высокой пропускной способности систем перекачки сточных вод и ила.

Компания Флотенк также предлагает стеклопластиковые блок-боксы для защиты и обслуживания КНС.

Павильон для кнс

Наличие павильона дает ряд преимуществ:

- удобство обслуживания кнс;
- защита от несанкционированного доступа в станцию;
- защита от промерзания, так как павильон оборудован отоплением и вентиляцией;
- помещение павильона позволяет хранить в сохранности расходные материалы и прочее оборудование, необходимое для обеспечения жизнедеятельности кнс;
- павильон позволяет обслуживать станцию в любую погоду и время год.

Диаметр корпусамм1000120016001800200023003000320035003700
ВысотамОт 1 до 15
Производительностьм3/часДо 5000
НапормДо 100

По желанию Заказчика размеры выпускаемой продукции могут быть изменены.
